Rata de contracție și aspectul matriței foilor de termoformare PP

După cum știm cu toții, materialele PP sunt relativ dificil de format produse în aplicarea termoformării blister. Datorită cristalinității ridicate a materialului PP, rata de contracție este relativ mare, de obicei în jurul valorii de 1,0-2,0, dar rata de contracție specifică este legată de dimensiunea, grosimea și timpul de modelare. Rata de contracție a materialelor PP depinde în principal de timpul de modelare al materialului. Cu cât timpul de modelare este mai lung, cu atât rata de contracție va fi mai mică.

Materialele PP sunt, în general, împărțite în două tipuri de termoformare: modelare cu blister și modelarea cupei. Materialele blister sunt împărțite în transparență ridicată, mamă albă/culoare naturală/aur și argint, etc. Componente diferite au diferite termoformarea Raporturi de contracție. Prin urmare, dificultatea termoformării este, de asemenea, diferită.

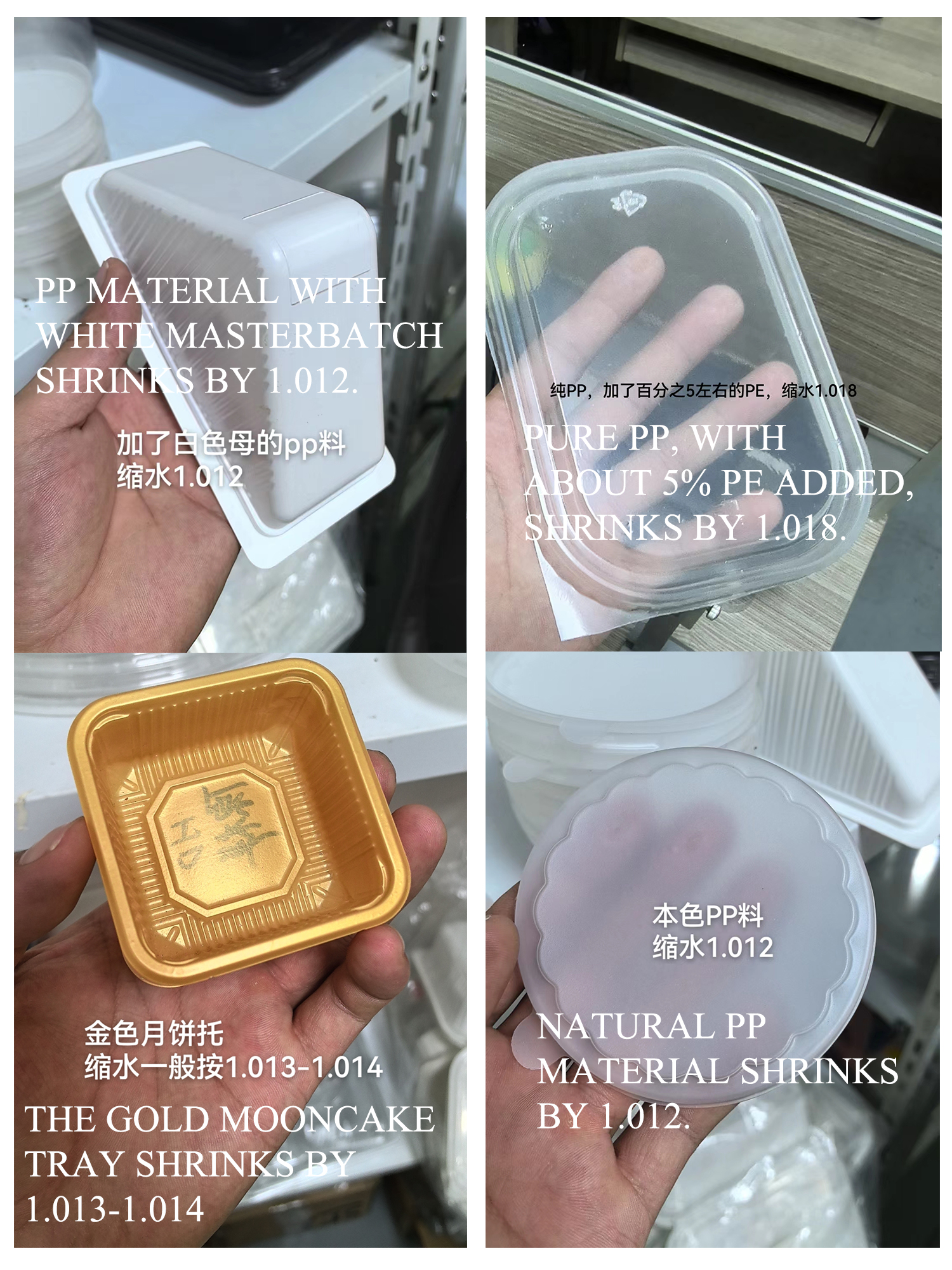

Contracția este o valoare relativă, iar datele specifice vor fi afectate de condițiile de modelare, de structura părții matriței (fluxul de apă/înmuierea apei) și de alți factori. În aplicațiile reale, trebuie selectate diferite materiale și procese de modelare în funcție de condiții specifice pentru a minimiza impactul contracției asupra dimensiunii și formei pieselor. Exemplu de imagine:

Se spune că 1.012 este de 12 mii, adică folosind această rată de contracție a materialului, 1000 mm se va micșora cu 12 mm, iar 100 mm se va micsora cu 1,2 mm.
În general, lungimea și lățimea cutiilor de prânz sunt 280/200. Dacă materialul se micșorează între 1.012-1.018, acesta se va micsora cu aproximativ 3-5 mm.

Cum se calculează relația dintre diferite rate de contracție și aspectul matriței blister?
De fapt, nu există nicio relație directă între contracție și tipare. Indiferent dacă produsul se micșorează cu 1.012 sau 1.018, acesta nu afectează distanța de tipare. Tiparea este legată doar de adâncimea și înălțimea produsului.

În general, un singur produs este micșorat înainte de a face. Adâncimea produsului depinde de adâncimea de tipare a matriței. Cu cât adâncimea este mai adâncă, cu atât este mai mare distanțarea dintre scânduri.
Înălțimea produsului depinde de tiparea pumnului. Raportul de aspect dintre înălțimea produsului și distanța dintre matriță ar trebui să fie de cel puțin 1: 0,8.

Dacă pumnul are o înălțime de 40 mm, pe baza raportului de aspect de la 1 la 0,8, distanța de matriță este de 40x0,8 = distanțarea minimă de 32 mm
